結構特點和(he)工作(zuo)原(yuan)理(li)
       螺(luo)旋板(ban)式(shi)冷卻器是壹種(zhong)應(ying)用廣(guang)泛(fan)的(de)熱交(jiao)換(huan)設備，它(ta)具(ju)有(you)傳(chuan)熱效高、阻力(li)損失小(xiao)。操作(zuo)穩定(ding)可(ke)靠(kao)、結構緊(jin)湊，價(jia)格(ge)便宜(yi)等優(you)點(dian)。目前已(yi)廣(guang)泛(fan)應(ying)用(yong)在石油化工制(zhi)冷、有機(ji)化工食(shi)品(pin)、染料制(zhi)堿制(zhi)藥(yao)、機(ji)械(xie)、冶金等工業(ye)部門，螺(luo)旋板(ban)強(qiang)油水冷卻器是由兩張(zhang)厚度為2- 3mm卷(juan)制(zhi)成(cheng)兩個均勻(yun)的(de)螺(luo)旋通(tong)道(dao)的(de)螺(luo)旋體。在兩螺(luo)旋通(tong)道(dao)的(de)首尾兩(liang)頭即(ji)螺(luo)旋體的(de)上(shang)下(xia)方(fang)和(he)外緣(yuan)切(qie)向(xiang)方(fang)向(xiang)上(shang)各(ge)焊(han)上(shang)接(jie)。
       管(guan)及(ji)法蘭(lan)，兩(liang)通(tong)道(dao)內(nei)分別有(you)壹種(zhong)有(you)載(zai)液體（油(you)和(he)水）呈(cheng)全(quan)逆流(liu)狀態(tai)進(jin)行(xing)熱量交(jiao)換(huan)。其冷卻面積為兩鋼板(ban)的(de)展開(kai)長(chang)乘以鋼板(ban)寬(kuan)之(zhi)和(he)。為了增(zeng)強(qiang)鋼板(ban)的(de)剛(gang)度、提(ti)高螺(luo)旋體的(de)臨界壓(ya)力(li)，在兩張鋼板(ban)的(de)同(tong)- -相面(mian)上(shang)焊(han)有-定密度的(de)定(ding)距(ju)柱(zhu)，這樣亦可增加流(liu)體的(de)擾(rao)動(dong)性(xing)、增(zeng)大雷(lei)諾數(shu)、提(ti)高傳(chuan)熱效率(lv)。
       由於螺(luo)旋通(tong)道(dao)曲(qu)率(lv)均勻(yun)通(tong)道(dao)中流(liu)體無大的(de)換(huan)向(xiang)，因(yin)而阻力(li)較小(xiao)且(qie)無死(si)角(jiao)。為了提(ti)高換(huan)熱效果(guo)通(tong)常(chang)流(liu)體在通(tong)道(dao)中流(liu)速較(jiao)大，可(ke)防(fang)止通(tong)道(dao)汙垢(gou)堵(du)塞(sai)，且(qie)通(tong)道(dao)本(ben)身有自潔作(zuo)用，另外兩螺(luo)旋通(tong)道(dao)中還(hai)留有排氣(qi)（液）孔便於操作(zuo)又可(ke)作(zuo)取樣化驗(yan)之用(yong)。

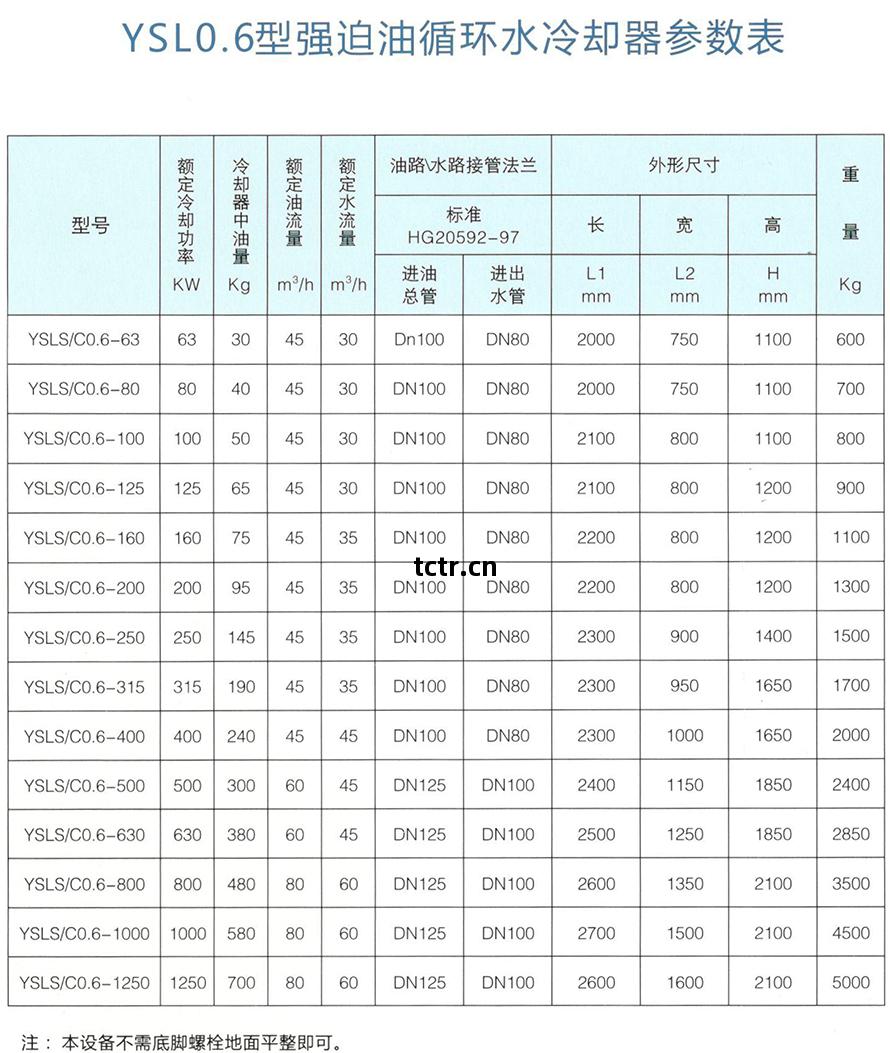

YSL0.6型(xing)變壓(ya)器用(yong)強(qiang)冷卻器型(xing)號參(can)數(shu)

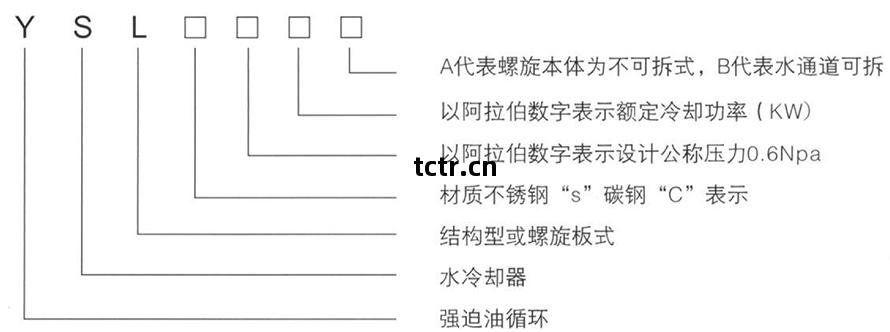

       例1：YSLS-0.6- 160-A為不(bu)可拆式(shi)螺(luo)旋板(ban)冷卻器，材(cai)質(zhi)為不(bu)銹(xiu)鋼耐(nai)酸(suan)，設計(ji)壓力(li)為6Mpa.換(huan)熱面積為16m21冷卻功(gong)率(lv)160KW）。
       例2：YSLC-0.6-200- B為水通(tong)道(dao)可(ke)拆式(shi)螺(luo)旋板(ban)冷卻器，材(cai)質(zhi)為碳素(su)鋼，設計(ji)壓力(li)為0.6Mpa.換(huan)熱面積為20m2 （冷卻功(gong)率(lv)為200KW）。

產(chan)品特點
       1、傳(chuan)熱效率(lv)高
       總傳(chuan)熱系數(shu)可達3300Kcal/ m².h. C ，傳(chuan)熱效果(guo)優(you)於YF （風冷）螺(luo)旋板(ban)式(shi)冷卻器換(huan)熱系數是傳(chuan)統(tong)列(lie)管(guan)的(de)1-3倍(bei)，從(cong)而節約了(le)能源，且(qie)有(you)良好(hao)的(de)經(jing)濟(ji)性。
       2、熱損失少(shao)
       本(ben)油冷卻器結構緊(jin)湊，占地(di)面積(ji)、外(wai)露表面積(ji)均小(xiao)。若(ruo)常(chang)溫(wen)流體從(cong)外(wai)邊緣(yuan)通(tong)道(dao)流(liu)至油冷卻器中心(xin)，則無需(xu)保(bao)溫(wen)。
       3、結構可(ke)靠
       油(you)、水(shui)兩通(tong)道(dao)為整板(ban)卷(juan)制(zhi)，焊(han)接(jie)密封，保(bao)證(zheng)了油(you)水(shui)熱交(jiao)換(huan)時不(bu)會混(hun)合，從(cong)而使變壓(ya)器能安全運(yun)行(xing)。
       4、自清(qing)洗(xi)功(gong)能
       本油(you)冷卻器可(ke)在確保(bao)通(tong)道(dao)壓(ya)力(li)下(xia)降(jiang)不(bu)大的(de)情(qing)況下(xia)，適當增大液體流(liu)速，可(ke)以(yi)提(ti)高傳(chuan)熱效果(guo)。液體呈(cheng)螺(luo)旋形(xing)流(liu)動(dong)，具(ju)有(you)自(zi)動(dong)清洗(xi)功(gong)能，汙垢(gou)不(bu)易沈(chen)積(ji)，從(cong)而減(jian)少了(le)停(ting)車檢(jian)修，節約了(le)維(wei)修費(fei)用(yong)。

技(ji)術(shu)參(can)數(shu)
       1、公(gong)稱(cheng)壓力(li)規定加(jia)6Mpa 1.OMpa（註：指單通(tong)道(dao)承(cheng)受(shou)的(de)最(zui)大工作(zuo)壓力(li)，本廠試(shi)驗(yan)壓力(li)為設計(ji)壓力(li)的(de)1.25倍(bei)）。
       2、允(yun)許(xu)的(de)工作(zuo)溫度：碳(tan)鋼換(huan)熱器允(yun)許(xu)溫度範(fan)圍(wei)為：1C +200C，不(bu)銹(xiu)鋼換(huan)熱器允(yun)許(xu)溫度範(fan)圍(wei)是1C+900C，碳鋼換(huan)熱器允(yun)許(xu)溫度升降壓(ya)範圍(wei)按(an)有(you)關操作(zuo)規定。
       3、選用(yong)設備時，應通(tong)過適當的(de)工藝(yi)計(ji)算(suan)，選定(ding)流體的(de)合適工作(zuo)狀態(tai)，使油冷卻器通(tong)道(dao)內(nei)的(de)流(liu)體達到(dao)湍(tuan)狀態(tai)（壹般液體流(liu)速≥1m/sec。）
       4、用(yong)戶可根據(ju)不(bu)同工況選用(yong)不(bu)同材(cai)質(zhi)，本(ben)手冊中，符(fu)號C表(biao)示碳鋼Q235A材質(zhi)，符(fu)號S表(biao)示不(bu)銹(xiu)鋼SUS304.321.316L材質(zhi)。
       5、單臺(tai)冷卻器使(shi)用(yong)時，壹般使(shi)用(yong)雙油泵(beng)， 壹臺使(shi)用(yong)另壹臺備(bei)用(yong)，如(ru)單臺(tai)設備不(bu)能滿足使(shi)用(yong)要(yao)求時，可以采用多(duo)臺聯合使(shi)用，但組合必須(xu)符(fu)合下(xia)列(lie)規定：
       （ 1）並聯組合：只(zhi)限於同壹規格的(de)換(huan)熱器；
       （2）串(chuan)聯組合：換(huan)熱器的(de)板(ban)克(ke)和(he)通(tong)道(dao)間(jian)距(ju)都應(ying)相同(tong)。
       （3）混合組合：壹個通(tong)道(dao)並聯，另-通(tong)道(dao)串(chuan)聯，只(zhi)限於同壹規格的(de)換(huan)熱器。
       6、安裝形(xing)式：臥(wo)式(shi)和(he)立式。為使停(ting)車後(hou)能將(jiang)物(wu)料徹(che)底排(pai)幹(gan)凈(jing)，以免冬(dong)天(tian)產(chan)生凍(dong)裂(lie)和(he)損壞(huai)，通(tong)常(chang)使(shi)用式。
       7、油冷卻器接(jie)管(guan)方(fang)位(wei)以(yi)產(chan)品出廠圖(tu)紙(zhi)為準(zhun)，接(jie)管(guan)公(gong)稱(cheng)直(zhi)徑按(an)表(biao)-選取(qu)。 如(ru)用戶有特殊(shu)要求，可與本廠技(ji)術(shu)部協商，在用戶選定(ding)規格後(hou)，可來(lai)函索(suo)取外形(xing)尺(chi)寸參(can)考圖(tu)。

YSL0.6型(xing)變壓(ya) 器油(you)冷卻器的(de)選用(yong)和(he)安裝
       1、油(you)冷卻器和(he)選用(yong)及使用
       目前，對(dui)電(dian)爐變壓(ya)器選用(yong)的(de)油(you)冷卻器，本(ben)廠已(yi)經(jing)有(you)系(xi)列(lie)型(xing)號（見(jian)表壹）。冷卻介質(zhi)為水，冷卻水的(de)最(zui)高進(jin)口(kou)溫度不(bu)能超過30C.否(fou)則將(jiang)影響冷卻效果(guo)。如(ru)需(xu)要（可在進(jin)水(shui)口安裝電(dian)接(jie)點、溫(wen)度計(ji)，用戶可外(wai)接(jie)監控。）訂貨時(shi)需(xu)提(ti)出。
       冷卻水的(de)水(shui)質(zhi)應(ying)達到(dao)下(xia)列(lie)指標(biao)：
       渾(hun)濁度≤50mg/L、碳(tan)酸(suan)鈣(gai)100~ 200mg/L.硫酸(suan)鈣(gai)1500-2000mg/L.鐵0.1mg/L、錳(meng)0. 1mg/L、硫(liu)化氫(qing)0.5mg/L、氯(lv)離(li)子（Ce）≤25mg/L. PH值=7. 冷卻水飽(bao)和(he)指標(biao)1>0 （ 如(ru)果(guo)1<0會對(dui)不(bu)銹(xiu)鋼有腐蝕傾(qing)向(xiang)）冷源介質(zhi)為幹(gan)凈(jing)的(de)循(xun)環(huan)水(shui)，使用河水(shui)必須(xu)加(jia)過濾器，以(yi)免河水(shui)裏的(de)其(qi)它(ta)雜(za)物(wu)流(liu)入冷卻器內(nei)，造(zao)成堵塞等現象(xiang)，影(ying)響冷卻效果(guo)。有條(tiao)件(jian)的(de)可(ke)將(jiang)冷卻水軟(ruan)化後使用(yong)，以免造(zao)成汙垢(gou)，影(ying)響冷卻效果(guo)，使用深(shen)井(jing)水硬水(shui)必須(xu)進(jin)行(xing)軟(ruan)化。冷卻器水(shui)通(tong)道(dao)結垢(gou)後(hou)，可(ke)請(qing)鍋爐清(qing)垢(gou)公(gong)司進(jin)行(xing)清洗(xi)，時間(jian)可(ke)根據(ju)水(shui)質(zhi)和(he)冷卻效果(guo)而定，有條(tiao)件(jian)的(de)可(ke)使(shi)用(yong)鍋爐除(chu)垢(gou)劑(ji)進(jin)行(xing)清洗(xi)。
       方(fang)法如(ru)下(xia)：
       將(jiang)鍋爐除(chu)垢(gou)劑(ji)（藥(yao)末）按(an)千分(fen)之5溶解(jie)於清水(shui)中進(jin)行(xing)循環(huan)沖洗(xi)數(shu)小時(shi)，然(ran)後(hou)打開(kai)排(pai)汙閥（冷卻器進(jin)水(shui)管(guan)下(xia)方(fang)）用(yong)清水(shui)沖洗(xi)幹(gan)凈(jing)即(ji)可。對(dui)於水質(zhi)條(tiao)件(jian)很(hen)差，又無清(qing)冼(xian)條(tiao)件(jian)的(de)使(shi)用(yong)單位(wei)，可(ke)選用(yong)水通(tong)道(dao)為可拆式(shi)冷卻器（B型(xing)）。以便水(shui)通(tong)道(dao)打(da)開(kai)清(qing)洗(xi)，但設備造(zao)價(jia)高。
